關于 PCIe 4.0 的終極指南

對于嵌入式計算市場，最好選擇帶有PCIe插槽、支持PCIe 3.0及更高版本總線標準的微型計算機。半導體制造商不斷創新以創建支持第4 代速度的超快處理器，例如 AMD 的第 3 代 Ryzen 300 CPU、AMD X570 主板和 AMD Radeon? RX 5000 系列顯卡都能夠支持PCIe 4.0。

PCIe 大小的類型

PCI Express 插槽有不同的尺寸，分別被描述為 x1、x4、x8、x16，它們基本上說明了物理插槽上的通道數。一個通道由兩個信令對構成，每對用于接收和發送數據。具有PCIe 3.0 的計算機以8GT/s 的速度運行，帶寬范圍從x1 的1GB/s 到x16 通道的16GB/s，導致每個額外通道 1GB/s。憑借快速的PCIe 速度，邊緣設備可以升級強大的處理器，而無需擔心總線連接的瓶頸。

兼容性的重要注意事項，PCIe 卡也向后兼容不同尺寸和世代但明顯的性能犧牲。PCI 和mPCIe 卡與PCIe 插槽不兼容，mPCIe 需要一個適配器才能連接到PCIe 插槽。

什么是 Mini-PCie 或MPCIe？

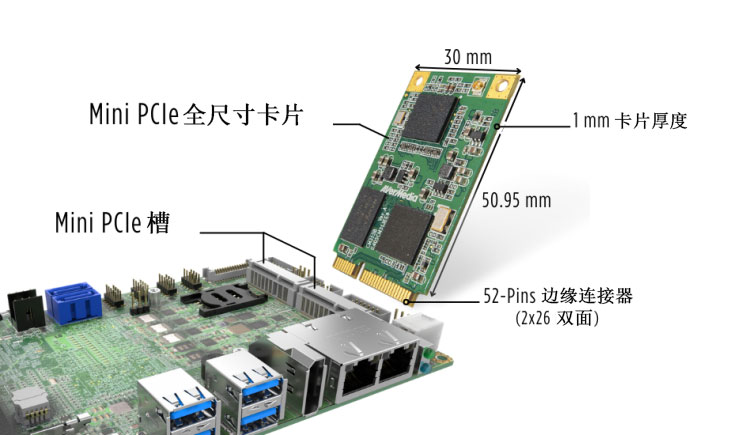

具有 PCI Express 連接的小型計算機通常使用mPCIe 配置其擴展槽。Mini PCI-express 或mPCIe 是最小尺寸的PCIe 接口，專為空間受限的設備而設計。Mini PCIe 是小型PC 擴展槽的完美尺寸，可讓Mini PC 部署在狹窄的空間和狹窄的邊緣。mPCIe 的卡尺寸范圍為30 x 50.95 毫米（全尺寸卡）和30 x 26.8 毫米（半尺寸卡）。這些類型的卡具有52 針邊緣連接器，在0.8 毫米高度和1 毫米卡厚度（不含組件）上有兩排凸角。   大多數小型計算機使用板載mini-PCIe 擴展插槽，以便為空間受限的邊緣計算解決方案提供附加功能。mini-PCIe 的主要優點是外形規格的標準化；有多種功能模塊可以添加到計算機中。
